Для того, чтобы подключить два и более телевизоров (то есть в телевизорах уже есть встроенный тюнер для приема 20 бесплатных цифровых каналов) к одной активной антенне необходимо понимать (видео как подключить два цифровых блока DVB-T2 к одной активной антенне находится по другой ССЫЛКЕ).



Вопросы, которые мы обсудим:

-активная или пассивная антенна подойдет больше для разветвления, комнатная или наружная;
-где удобно ставить разветвитель и нужен ли он;
-какой должен быть разветвитель - обычный или проходной.



1. Какая у вас антенна - активная, или пасивная.

В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем  сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 - 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится.



Если антенна пассивная, то есть не требует питания, потому что в ней нет усилителя, то все более менее просто. Главное, сначала настройте антенну с одним телевизором, добейтесь максимума сигнала и только потом начните его разделять на два, три и более телевизоров.

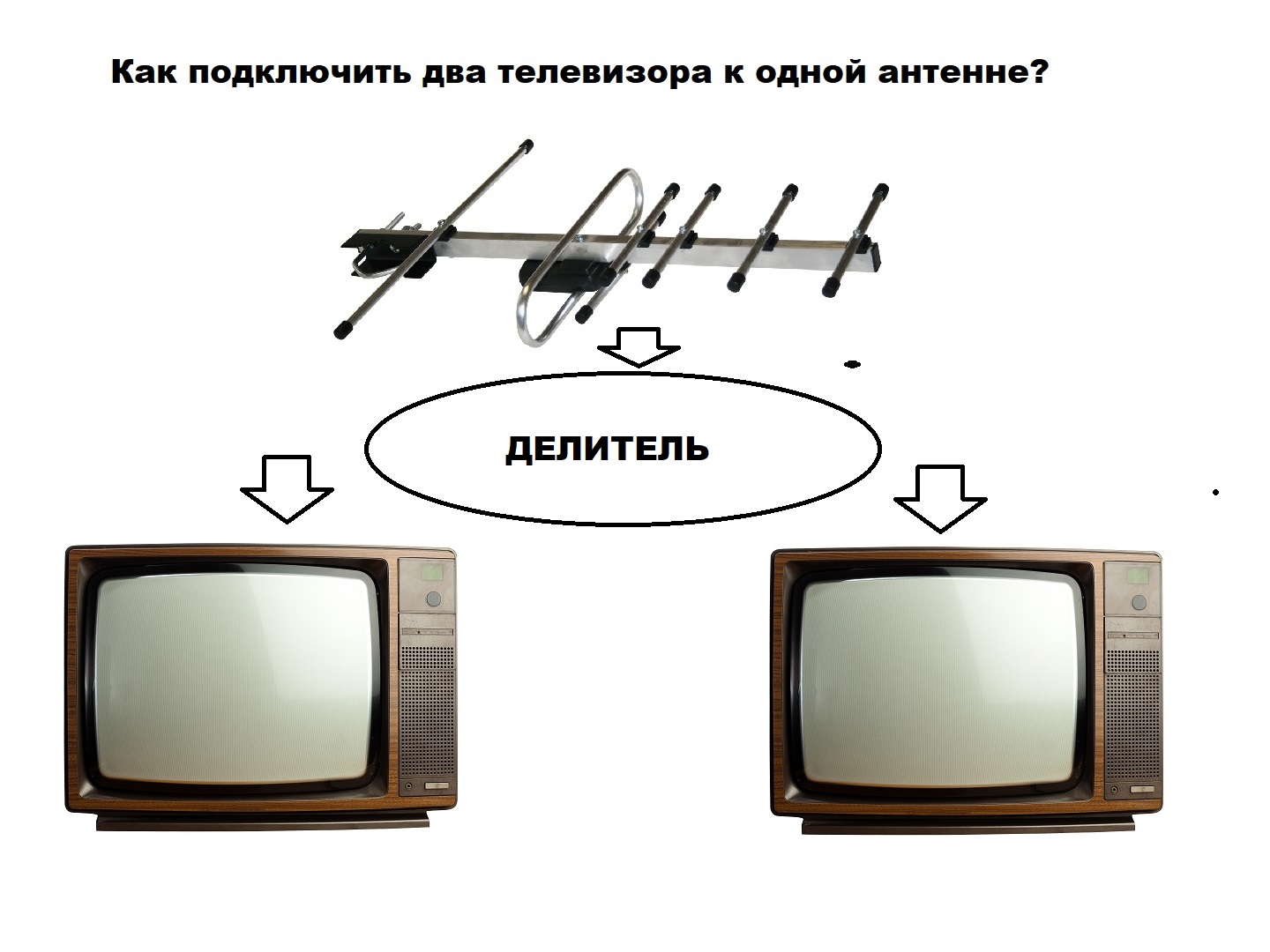

Как подключить два телевизора к уличной антенне

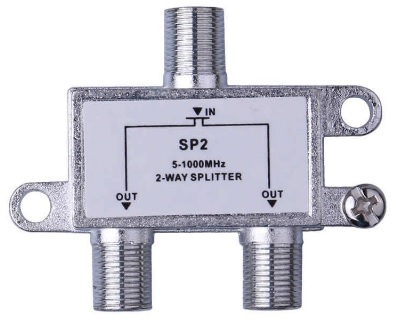

Для разделения сигнала попалам придуман специальный делитель. Нельзя просто скручивать звездочкой три пары телевизионного кабеля, потому что весь сигнал в такой скрутке пропадет. Законы электрических соединений на высоких частотах действуют по другому. Вот специальный делитель, позволяющий подать сигнал от одной антенны на два телевизора. На делителе всегда указывается вход (IN от антенны) и два выхода (OUT к телевизорам).



Делитель сигнала на 2 телевизора если надо подключить два телевизора к одной антенне





На кабель накручиваются специальные разъемы F-коннекторы и ими ТВ кабель подсоединяется к резьбовым разъемам делителя.  Все очень удобно и просто .



Как от одной антенны подать сигнал на два телевизора



Итак, если антенна без усилителя, все понятно, а если необходимо усилить сигнал еще больше, потому что пассивная антенна слабовата? Тогда антенна должна иметь встроенный усилитель. То есть антенна активная. Как это определить? Очень просто. Выведите на экран телевизора информацию о мо уровне и качестве сигнала. Для этого надо нажимать на пульте кнопочку ИНФО один раз, два или три. Эта функция есть во всех цифровых приставках (но не во всех СМАРТ-Телевизорах).





как настроить цифровую антенну - BYAJHVFWBZ E< EHJDYT CBUYFKF LKZ GHBTVF JN FRNBDYJQ ND FYNTYYS

ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА



Если интенсивность и качество сигнала более 80%, сигнал можно делить. Если меньше - его надо сначала усилить, иначе могут начаться пропадания и замирания сигнала. То есть вместо пассивной антенны надо переходить к активной или брать более мощную активную. Ставить антенну повыше, точнее направлять.



Купите мощную антенну Т-3320, которая разработана именно для этого случая!   Для чего: Для телевизора или ТВ тюнера с функцией цифрового ТВ стандарта DVB-T2.   Встроенный усилитель. Антенна применяется в ситуации, когда направление на передающий центр известно точно и есть возможность направить на него антенну. Работает на прямом ТВ сигнале в условиях города и ближнего пригорода до 30 км.

МОЩНАЯ КОМНАТНАЯ ЦИФРОВАЯ АНТЕННА Т-3320 производства ANTENNA.RU может использоваться на нсколько телевизоров.



Это касается и наружных, и комнатных антенн. Например вместо обычной китайской антенны Усы и кольцо рекомендую для нескольких телевизоров или тюнеров использовать мощную современную комнатную антенну Т-3320 производства ANTENNA.RU.



ВИДЕОРОЛИК НА YOUTUBE КАК К ОДНОЙ АНТЕННЕ ПОДКЛЮЧИТЬ ДВА ТЕЛЕВИЗОРА





2. Активная телевизионная антенна.

Надо принимать во внимание, что сигнал для двух телевизоров будет делиться попалам по мощности, те есть на каждый телевизор идет только половина принятого сигнала. Именно поэтому применение активной антенны рекомендуется для двух и более телевизионных приемников.

ЕЩЕ РАЗ: Активная ТВ антенна отличается от пассивной тем, что внутри нее есть усилитель телевизионного сигнала. например, вот такой:



Усилитель ТВ плата как разделить сигнал от одной активной тв антенны на два телевизора



Для того, чтобы усилитель работал, надо на него подать напряжение питания. В современные антенны питание подается по центральной жиле кабеля. Чаще всего напряжение питания 5 Вольт. Но это всегда желательно уточнять заранее. А  как подать питание 5 Вольт на антенну по антенному кабелю? И еще разделить сигнал на два телевизора?

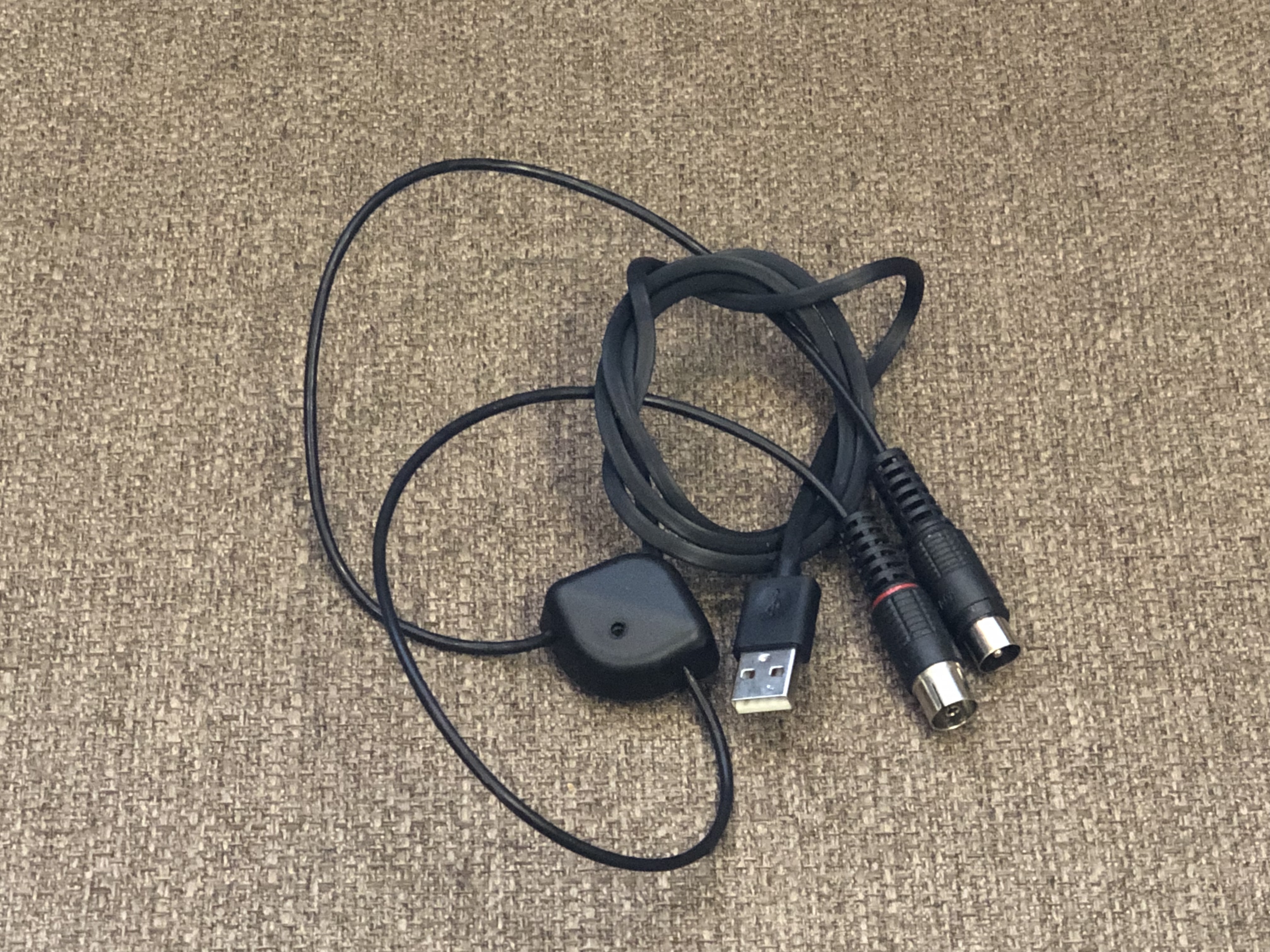

Для современных СМАРТ телевизоров  самое простое решение - приобрести инжектор питания. Именно этот инжектор подаст +5вольт питания на центральную жилу кабеля. Инжектор устанавливается рядом с телевизором в разрыв антенного кабеля.

Инжектор питания без светодиодного индикатора индикатора это крайне загадочная вещь - абсолютно непонятно, получил ли он питание от USB, подал ли он питание 5 Вольт на активную антенну - без индикатора все это тайна покрытая мраком. Именно поэтому я рекомендую инжектор питания Триада-311 (ссылка на него есть в конце статьи).





В современные антенны питание подается инжектором по центральной жиле кабеля

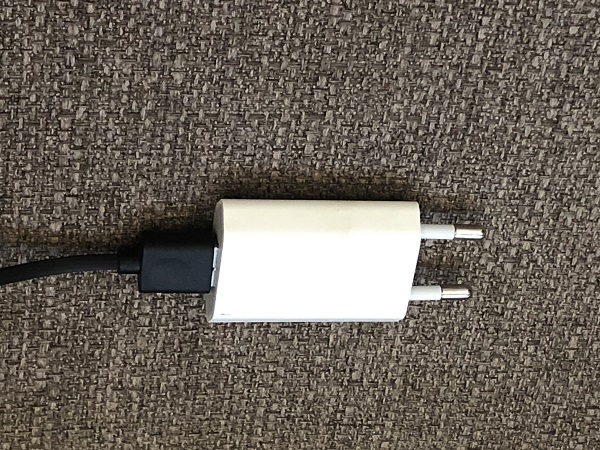

USB инжектора подключаем в любой USB на телевизоре, но лучше  в блок зарядки мобильного телефона.  На USB телевизора иногда питание не подается (в некоторых тв питание подается на USB ТОЛЬКО ЕСЛИ ВЫБРАТЬ В МЕНЮ ТЕЛЕВИЗОРА СМОТРЕТЬ ФИЛЬМ ИЛИ СЛУШАТЬ МУЗЫКУ С ФЛЕШКИ), поэтому лучше  в блок зарядки мобильного телефона.

Инжектор питания без светодиодного индикатора индикатора это крайне загадочная вещь - абсолютно непонятно, получил ли он питание от USB, подал ли он питание 5 Вольт на активную антенну - без индикатора все это тайна покрытая мраком. Именно поэтому я рекомендую инжектор питания Триада-311 (ссылка на него есть в конце статьи).



используйте для подключения питания активной телевизионной антенны зарядку от мобильного телефона



Кабель от антенны подключается в штекер инжектора МАМА, Штекер инжектора ПАПА подключается во входное гнездо делителя сигнала. При этом лучше использовать делитель без резьбы, а с телевизионным разъемами. Выходы делителя подключаются к двум телевизорам.как подключить при помощи инжектора два телевизора к одной антенне

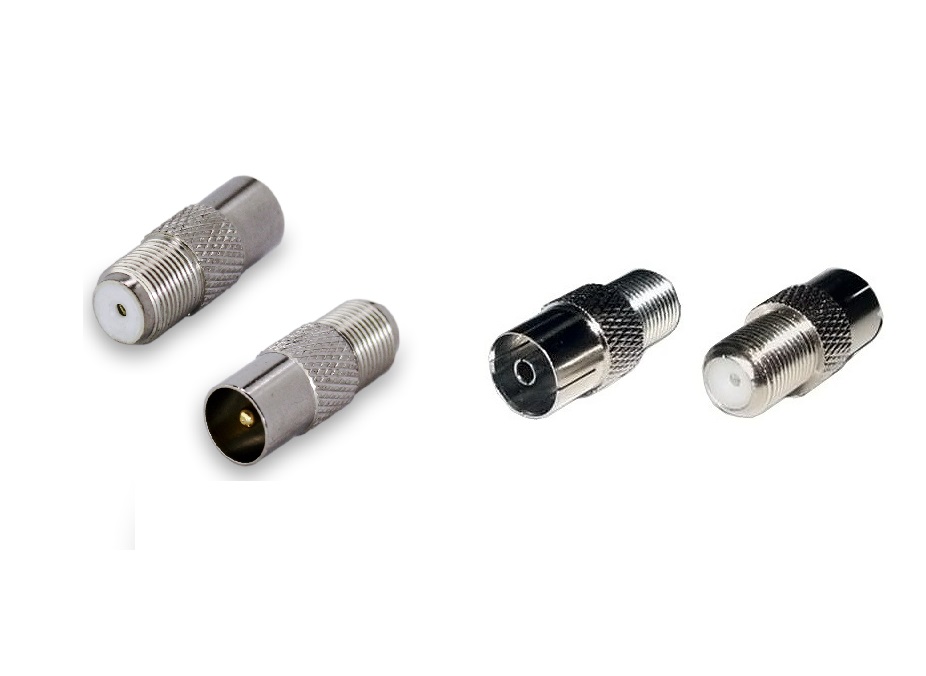

Понадобятся переходники с F-разъема на штекера ТВ-Папа и ТВ-Мама по 3-5 шт, в зависимости от того, какие разъемы на делителе - гладкие или резьбовые.

Переходники для подключения двух телевизоров к одной антенне





В инжекторе питания Триада Т-311/antenna.ru при правильном подключении инжектора светится индикаторный светодиод. Это огромное преимущество! На инжекторах остальных производителей индикатора нет. Поэтому понять, правильно вы подключили инжектор или нет, невозможно. Используйте именно  Триада Т-311/antenna.ru и у Вас все получится!.



индикатор инжектора позволяет контролировать правильно ли подключено питание активной тв антенны



3. Два телевизора, но есть ресивер для приема цифрового ТВ.

Современный приемник цифрового телевидения позволяет без труда подключить два телевизора к одной антенне.

как использовать ТВ тюнер для подключения двух телевизоров от одной антенны

С задней стороны у любого DVB-T2 ресивера находится куча нужных разъемов. Используем Их!

Активную антенну подключим во входное гнездо антенного входа (самое левое). Правее него находится антенный выход. Именно этот выход мы используем для подключения второго телевизора. При помощи антенного удлинителя нужной длины (до 20 метров). Первый телевизор подключаем к ресиверу через AV или HDMI соединительные кабели. AV  входит в комплект любого тюнера, HDMI кабель покупается отдельно.



Ну и теперь самое главное:

Включаем в меню первого тюнера питание активной антенны. Для этого нажимаем кнопку МЕНЮ

на пульте тюнера и ищем Питание Антенны. Переключаем с ОТКЛ на ВКЛ и теперь антенна работает!



Конечно, на второй телевизор придет уже ослабленный сигнал, но обычно этого достаточно. Так же можно организовать прием сигнала на 3-4 телевизора. Особенно, если телевизоры устаревшие и ТВ приемники для них все равно купить необходимо.

Так что все очень просто. Все товары, описанные в статье, можно приобрести на сайте antenna.ru по ссылкам ниже. Жмите на картинки товара и покупайте!



Вот как это будеть выглядеть - все очень просто и никаких дополнительных устройств для подключения второго ресивера не требуется - только удлинитель.

Как подключить два цифровых тблока тюнера DVB-T2 к одной антенне



Итак, если телевизор новый, то от ресивера можно просто взять сигнал с выхода, а если телевизоры не новые, от одного из них питаем антенну, а остальные выстраиваем последовательно.Точно так же поступим с третьим ресивером. С четвертым, с.... а вот сколько ресиверов можно так последовательно подсоединить, зависит от уровня сингнала от антенны, качества и длины кабеля. Кроме того, на каждом ресивере сигнал делится попалам по мощности. Таким образом, данный способ можно использовать не до бесконечности.

Как подключить три блока цифрового тв к одной активной антенне



4. Подключение нескольких телевизоров блоков ресиверов с применением проходных делителей.

Проходной делитель это такой, который пропускает ток для питания активной антенны. Есть два вида делителей - обычные (они не пропускают ток) и вот эти самые проходные. Разница в цене чаще всего несущественна.



Ghj[jlyjq ltkbntkm jnkbxftncz wdtnjv 'nbrtnrb jn j,sxyjuj lkz gbnfybz frnbdyjq nd fyntyys jn htcbdthf



Проходные делители отличаются от обычных цветом этикетки. Обычные - черная этикетка. Проходные - красная или с красными стрелками, показывающими как сигнал может пройти.  Но лучше на всякий случай уточнить у продавца. На фото слева обычный делитель на три, с права проходной делитель на два. Надпись Power pass - тоже помогает понять что это проходной делитель и показывает, как можно подать питание.

То есть вы подаете питание на центральную жилу кабеля у себя в квартире (включая питание в меню ресивера или при помощи инжектора питания), а ток идет по этой самой центральной жиле сквозь все проходные делители сигнала до антенны, которая расположена, например, на улице. Зачем это нужно? Иногда невозможно последовательно довести сигнал до каждого телевизора или ресивера цифрового ТВ. Например, в доме два этажа, мы делим сигнал и потом последовательно идете от ресивера к ресиверу отдельно по первому и второму этажам, как в первой части.



питание активной антенны с помощью проходных делителей для двух и более телевизоров ресиверов цифрового сигнала

Вот как это может выглядеть:



Проходной делитель для подключения от одной антенны нескольких блоков ТВ тюнеров

Такая схема подключения позволяет включать питание антенны ближайшим к антенне ресивером  или на первом, или на втором этаже. Если включить оба  - ничего не произойдет, должна  сработать диодная защита ресивера. Но, как говориться, лучше проверить. Это очень удобно - выключил ресивер на первом этаже - а антенна работает, тк питание подается от ресивера второго этажа.



Вопросы, которые мы обсудим в следующих выпусках:

-активная или пассивная антенна;
-где удобно ставить разветвитель;
-какой должен быть разветвитель - обычный или проходной.



Итак, Проходной делитель это такой, который пропускает ток для питания активной антенны. То есть вы подаете питание на центральную жилу кабеля у себя в квартире, а ток идет по этой самой центральной жиле до антенны, которая расположена, например, на улице. Именно так сделано в спутниковой антенне, так же можно сделать и с ТВ антенной.



Еще раз - включать питание антенны надо в меню тюнера ближайшего к антенне ресивера.





Cnfybckfd <jei 'rcgthn yjvth jlby d j,kfcnb ntktdbpbjyys[ b hflbjftntyy hjccbz Вот и все на сегодня. С Вами был эксперт Станислав Боуш.

В следующей статье Я расскажу, куда направить антенну для приема 20 каналов бесплатного цифрового телевидения, как собственно узнать куда повернуть цифровую антенну, где находится передатчик цифрового ТВ и о карте приема цифрового - местонахождении и зоне покрытия цифрового сигнала в России.
