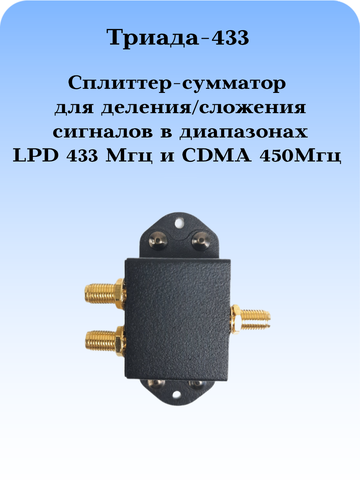

Сплиттер-сумматор S 433 Триада, для деления сложения сигналов в диапазонах LPD 433 МГц и CDMA 450 Мгц

Помните анекдот про двух математиков и официанта? Нет? Ладно, напомним)
Два математика в кафе. Один говорит:
 — Посмотри, как люди плохо считают. Спроси официанта, сколько будет 8÷2.
 Второй зовёт официанта:
 — Скажите, пожалуйста, сколько будет восемь разделить на два?
 Официант, не задумываясь:
 — Четыре.
 Первый математик, разочарованно:
 — Эх, а я думал, они совсем не умеют…
 Официант, улыбаясь:
 — А вот если нужно сложить, то будет десять. Я просто ждал, когда вы спросите!

Вот и наш сплиттер-сумматор «два в одном» Триада S-433 отлично и складывает, и делит. Сейчас расскажем, зачем.

Он применяется для сложения или деления сигналов в диапазоне частот от 420 МГц до 570 МГц. Например, LPD 433МГц и CDMA/LTE 450МГц.

Купить сплиттер-сумматор Триада S433 на AVITO.ru


Сплиттер используют, например, для сложения сигналов от двух антенн, разнесённых в пространстве: в разных помещениях, в разных концах автобуса \ троллейбуса или другого транспортного средства и дальнейшей  передачи сигналов в одно устройство. Это может быть модем, приемник, детектор… Тут важно, чтобы антенны были именно разнесены, и не могли обе принимать один и тот же сигнал.
Также данный сплиттер может использоваться для деления сигнала на два устройства без потери согласования, например, для анализа протокола передачи данных – один сигнал к антенне, второй к анализатору .



Преимущества сплиттера от Триады:
1. Гарантированно низкие потери (не более 0.5дБ).
2. Хорошая развязка между каналами (не менее 20дБ): если в режиме сумматора выход согласован, то сигнал с одного входа не попадает на второй вход, а проходит только на выход.
3. И у него есть особенность: синфазные выходы

Купить сплиттер-сумматор Триада S433 на OZON.ru

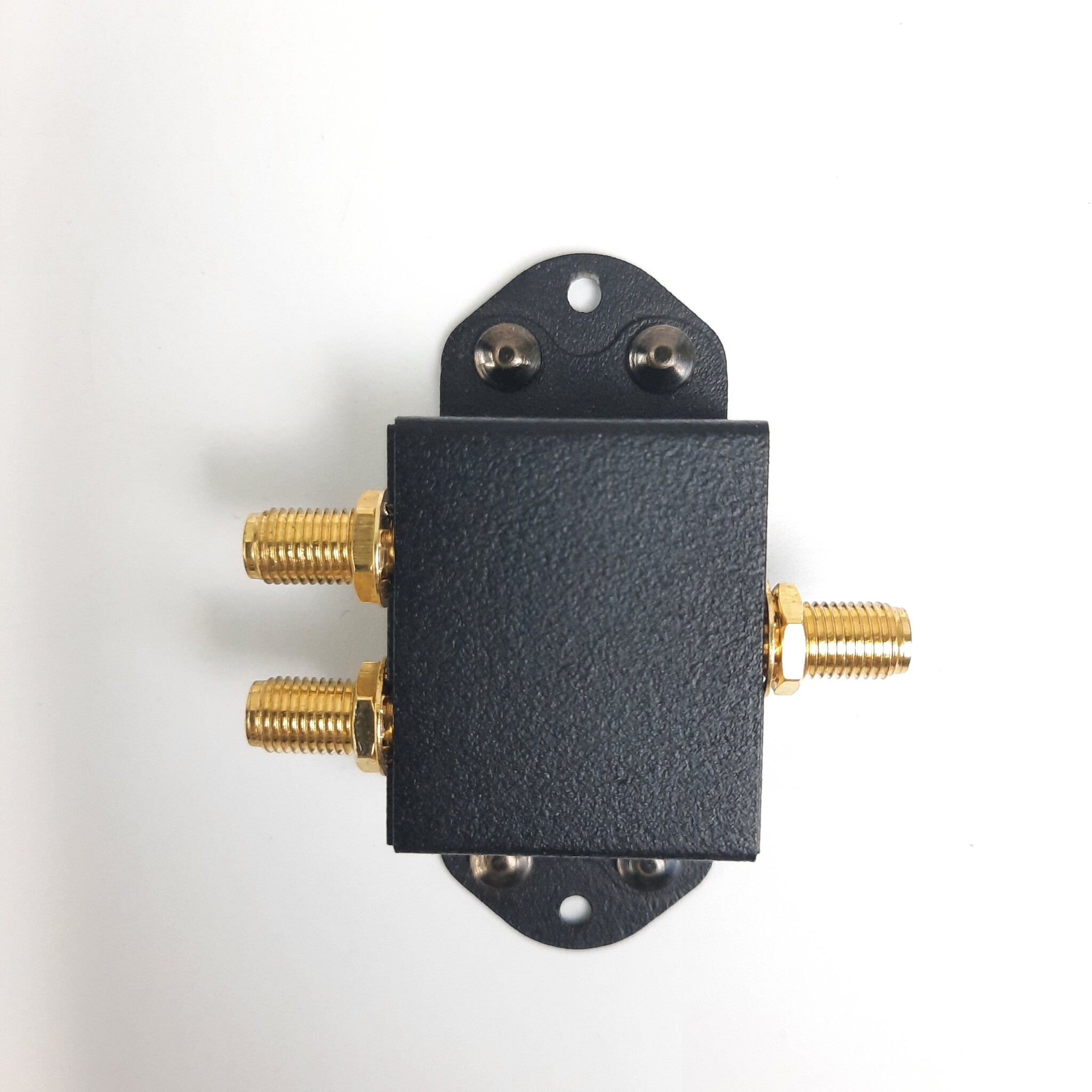

Устройство представляет собой делитель Вилкинсона на сосредоточенных элементах и имеет следующие характеристики:

Диапазон частот, МГц 420…570

Вносимое затухание, не более, дБ

Порт 1 → 2 (3), порт 3 (2) согласован 0.5

Порт 1 → 2 (3), порт 3 (2) разомкнут 0.1

Порт 1 → 2 (3), порт 3 (2) закорочен 1.3

Развязка между каналами (|S23|, порт 1 согласован), дБ, не менее 20

Модуль коэффициента отражения при согласовании по другим портам, не более

|S11| -14

|S22|, |S33| -17

Диапазон рабочих температур, °C –40…+80

Исполнение корпуса герметичное IP65

Габаритные размеры, мм 64.7х28.3х20.5

Разъём SMA-F

Скачать ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Триада-S433

Посмотреть на Рутубе ролик про сплиттер-сумматор Триада S-433 🡇
