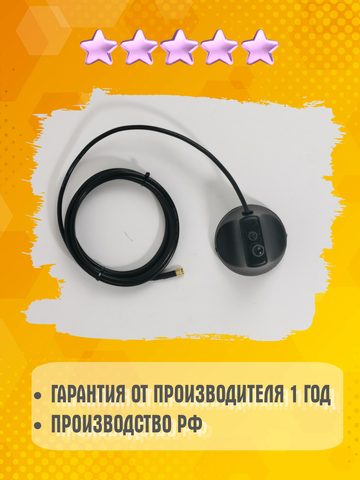

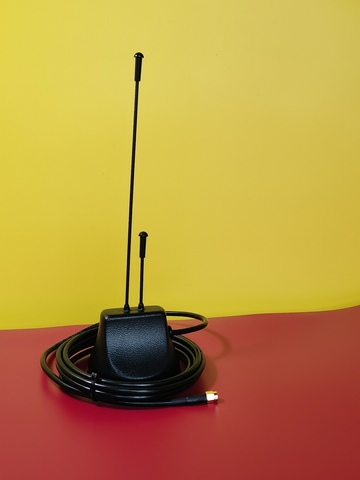

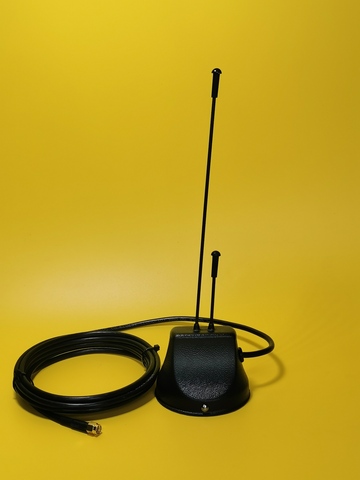

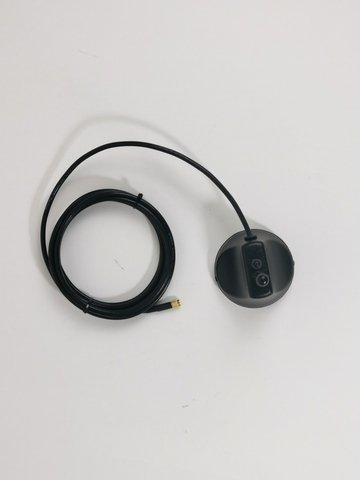

СОТОВАЯ АНТЕННА НА МАГНИТНОМ ОСНОВАНИИ ТРИАДА-890 МА
2668 руб
В наличии
Максимальное усиление!
Антенна на магнитном основании "Триада-890 СОТА". Предназначена для сигнализаций и систем радиоуправления ISM 868 МГЦ, для специального применения. Улучшенные характеристики. Для установки на металлическую поверхность.
Максимальное усиление! Коэффициент усиления: 8 ДБи 868 МГЦ
Направленность: Всенаправленая на магните
Антенна круговая на магнитном основании "Триада-890 СОТА". Предназначена для сигнализаций и систем радиоуправления ISM 868 МГЦ, для специального применения. Подходит для построения систем LoRa на частоте 868 МГц. Водозащита по требованию. Улучшенные характеристики. Для установки на металлическую поверхность.
Купить антенну Триада-890 на ОЗОН.РУ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
* Частоты 859-879 МГц
* Мощный магнит 72 мм

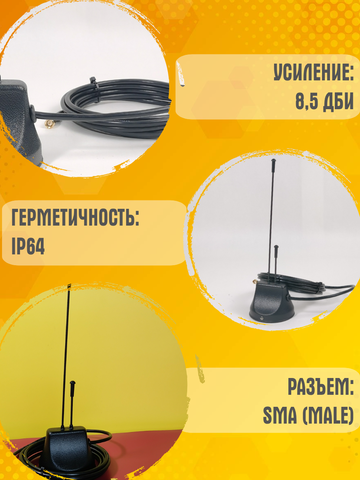

* Усиление:
- на диэлектр. основании - 2,7 дБи
- над идеальной "землей" - 8,5 дБи
* Кабель RG 58 A/U, длина кабеля 1 м
* Разъём SMA, FME и др. под заказ
Скачать ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АНТЕННЫ МА-890

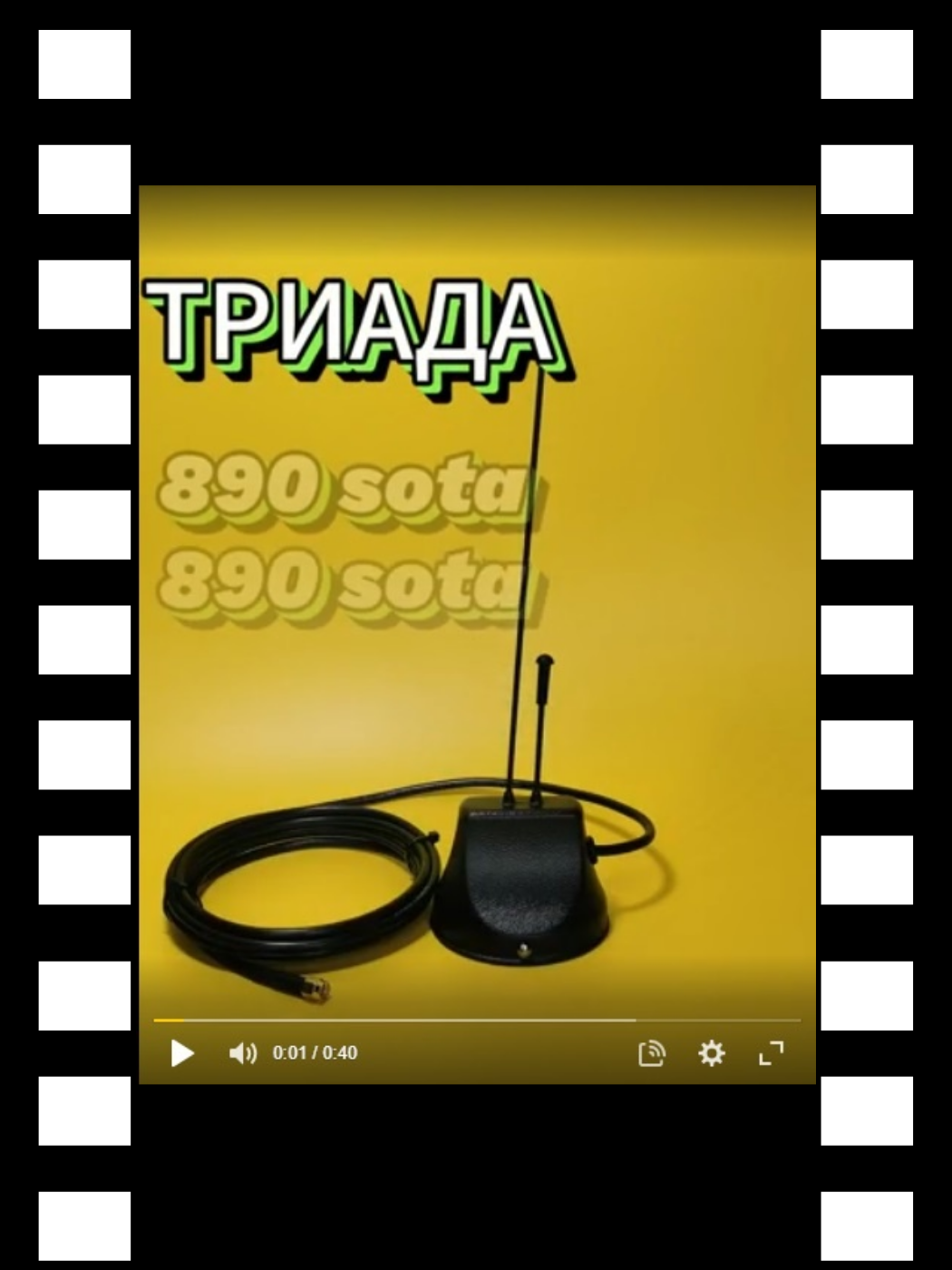

Посмотреть ролик про антенну Триада-890 на Рутубе ⇩
Heltec V4 — это плата для создания mesh-сетей на базе LoRa-технологии, которая часто используется в проектах вроде Meshtastic. Она поддерживает Wi-Fi, Bluetooth и оснащена радиомодулем SX1262, обеспечивающим дальнобойную связь. Штатная антенна Heltec V4 имеет невысокий коэффициент усиления (2 дБи), поэтому для улучшения покрытия рекомендуется использовать внешнюю антенну.
Антенна «Триада-890 ISM-968» — один из вариантов для Heltec V4. Это всенаправленная антенна с коэффициентом усиления 8 дБи на частоте 868 МГц, что значительно улучшает дальность связи по сравнению со штатной антенной. Она предназначена для наружного использования в системах радиоуправления и сигнализаций.
Характеристики антенны «Триада-890 ISM-968»:
- Тип: Штырь 1/2 λ с J-питанием;
- Диапазон частот: 859–879 МГц;
- Коэффициент усиления: 8 дБи на частоте 868 МГ;
- Направленность: Всенаправленная;

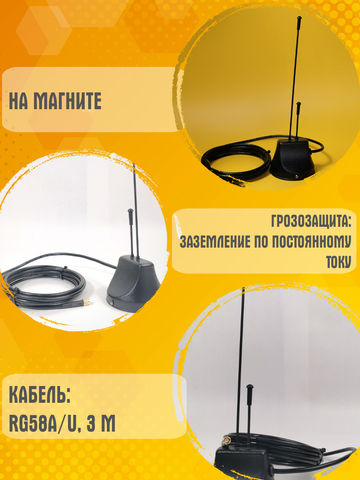

- Крепление: На магните (диаметр магнита — 76 мм), что позволяет быстро закрепить антенну на металлической поверхности;
- Кабель: RG-58 A/U, длина — 3 м;
- Разъём: SMA;
- Защита: Водозащищённая, имеет встроенную грозозащиту.
Совместимость с Heltec V4:
Heltec V4 имеет разъём SMA для подключения внешней антенны. Это означает, что «Триада-890 ISM-968» совместима с платой при условии соответствия разъёмов.
Рекомендации:
При установке антенны убедитесь, что металлическая поверхность, на которую она крепится, достаточно большая для обеспечения заявленного коэффициента усиления. Также учитывайте регуляторные ограничения по мощности передачи и частотам в вашем регионе.
Про ISM-диапазон. ГКРЧ расширила безлицензионный ISM-диапазон 868 МГц в два раза. В нем традиционно используются сети Стриж/Вавиот, Сигфокс и другие. Официально эти приборы называется неспециализированные устройства малого радиуса общего применения, а закреплены изменения в Приложении 12 к Решению ГКРЧ № 18-46-03-1 от 11 сентября 2018 года.
Было:
864,0 — 865,0 МГц — мощность до 25 мВт, рабочий цикл до 0,1 % или LBT*, запрещено использование на территории аэропортов
868,7 — 869,2 МГц — мощность до 25 мВт, рабочий цикл без ограничений, использование без ограничений
Стало:
864,0 — 865,0 МГц — мощность до 25 мВт, рабочий цикл до 0,1 % или LBT*, запрещено использование на территории аэропортов
866,0 — 868,0 МГц — мощность до 25 мВт, рабочий цикл до 1 % или LBT*, запрещено использование на территории аэропортов, спектральная плотность мощности до 1000 мВт/МГц
868,7 — 869,2 МГц — мощность до 100 мВт, рабочий цикл до 10 % или LBT* , использование без ограничений.
К сожалению, использование европейских устройств и европейских настроек всё так же незаконно и может повлечь конфискацию оборудования. Европейские каналы — 868,1, 868,3, 868,5 МГц и 869,525 МГц — по-прежнему ни в один разрешённый в России диапазон не попадают.
Радиолюбительские устройства используются для диапазона 866-868 МГц, при выполнении трёх условий — ограничения по мощности в 25 мВт, по рабочему циклу в 1 % (это 36 секунд в час) и с использованием широкополосного сигнала. Однако, если у вас есть устройства, вещающие в диапазоне 868,7-869,2 МГц более 360 секунд в час, теперь их следует ограничить. На базе модулей ISM можно строить системы радиоохраны локального объекта, системы локального сбора информации, системы дистанционного управления.
Производитель оставляет за собой право менять внешний вид и технические характеристики, без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств. В тексте и цифровых обозначениях данного руководства могут быть допущены опечатки.
