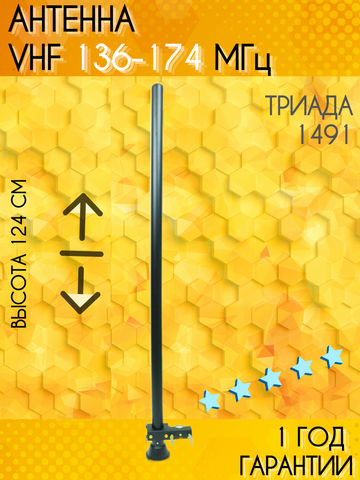

АНТЕННА ДЛЯ РАЦИИ ДЛЯ ДИАПАЗОНА 136-174 МГЦ ТРИАДА-1491

В наличии
Купить на авито

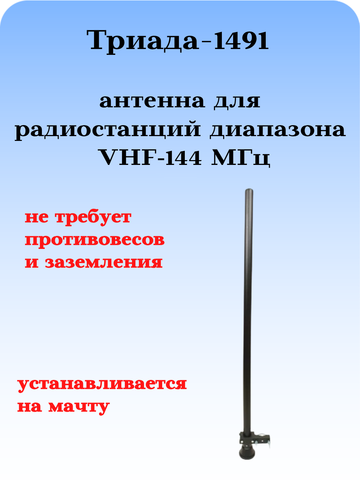

 Антенна Триада-1491 предназначена для работы в комплекте с радиостанциями в диапазоне VHF‑144 МГц.

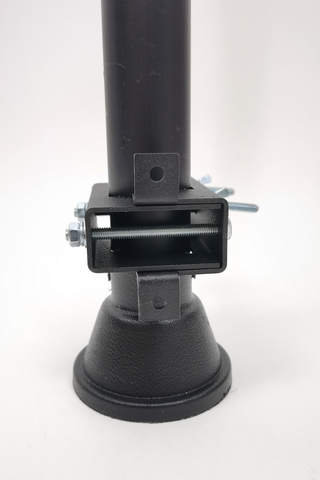

Устанавливается на металлическую или диэлектрическую мачту.



Особенность:

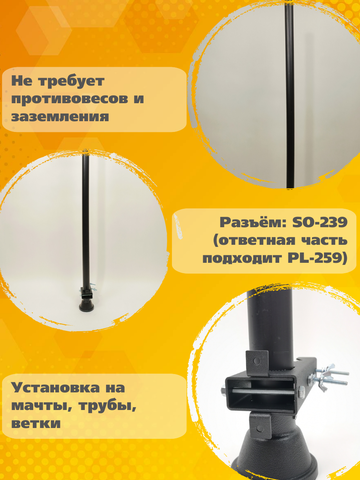

  •  не требует противовесов и заземления.



Создана для обеспечения радиосвязи VHF 136-174 в местах, где радиоволна не проникает. Антенна устанавливается на возвышенность. Далее соединение с рацией по кабелю. Кабель-удлинитель в комплект не входит.

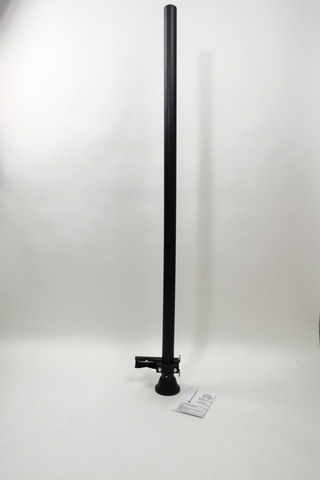

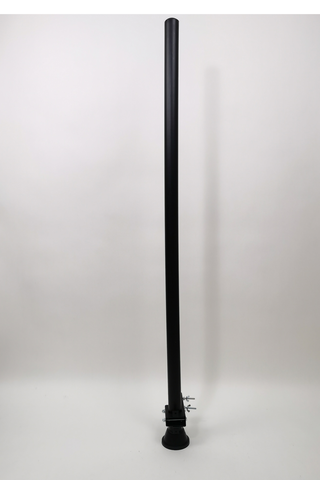

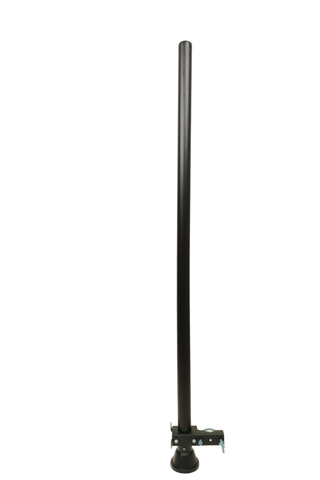

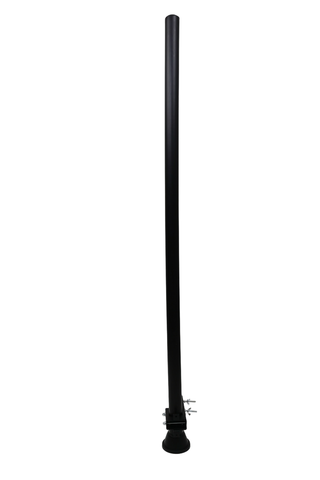

Антенна представляет собой вертикальный полуволновый вибратор с J-согласованием.

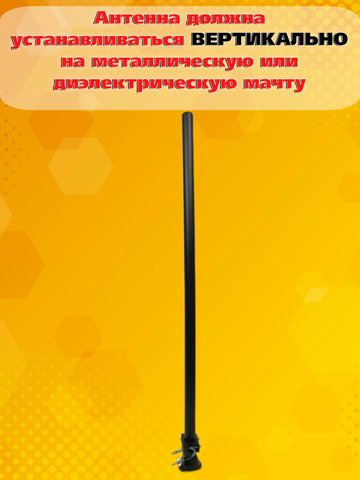

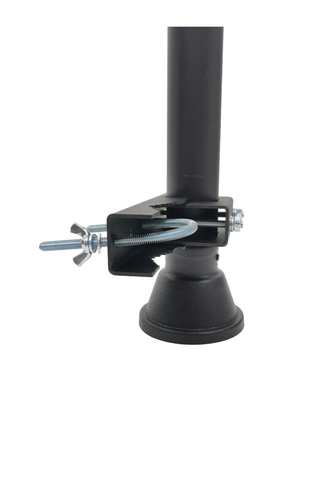

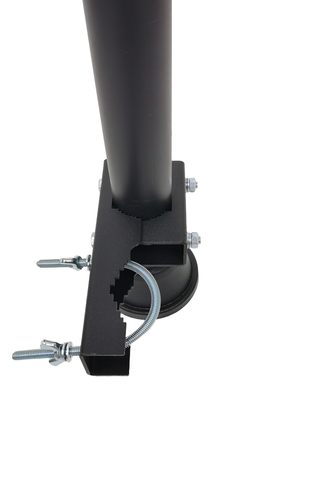

Антенна должна устанавливаться вертикально на металлическую или диэлектрическую мачту. Если мачта металлическая, желательно, чтобы антенна размещалась выше конца мачты.





Технические характеристики антенны:
* Диапазон частот, МГц: 136-174;

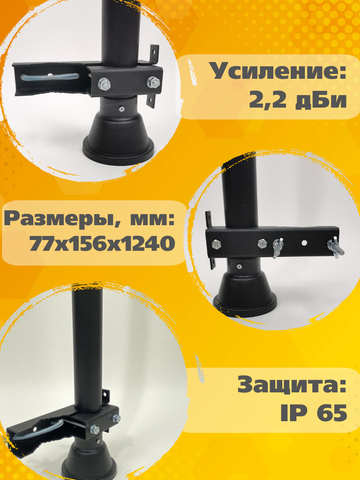

* Коэффициент усиления в направлении максимума излучения (при установке антенны в пространстве), дБи: 2,2;
* Входное сопротивление, Ом: 50;
* КСВ не более (типовое значение): 2,2 (1.8);
* Поляризация: Вертикальная;
* Ширина диаграммы направленности по уровню 50% мощности, градусов:
- в горизонтальной плоскости: 360°, круговая;
- в вертикальной плоскости над уровнем горизонта: 76;
* Диапазон рабочих температур, °C: –40…+80;
* Исполнение корпуса: герметичное IP65;
* Габаритные размеры, мм: 77х156х1240;
* Разъём: SO-239 (ответная часть подходит PL-259).



Купить антенну Триада-1491 на АВИТО



ВАЖНО:

  • приведённые характеристики соответствуют установке антенны в свободном пространстве.





Установка антенны:

  • Антенна должна устанавливаться вертикально на металлическую или диэлектрическую мачту. Если мачта металлическая, желательно, чтобы антенна размещалась выше конца мачты.
  • При установке антенны на диэлектрической мачте или в грунт рекомендуется надеть на кабель ферритовое кольцо и зафиксировать его на расстоянии 380 мм от антенны. Это стабилизирует её характеристики.





Скачать ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ антенны Триада-1491
