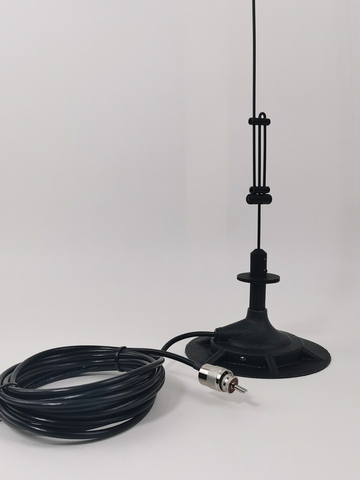

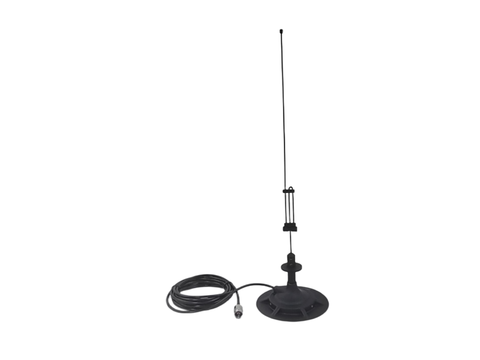

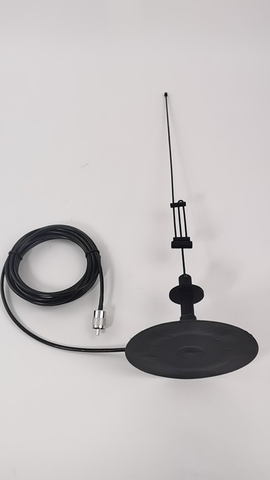

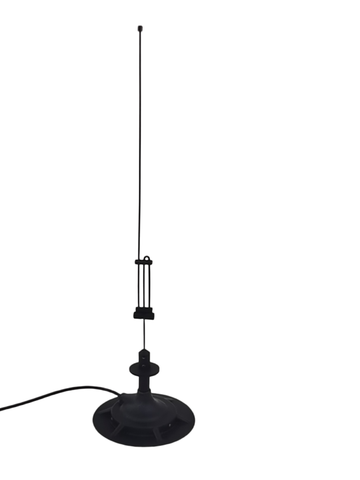

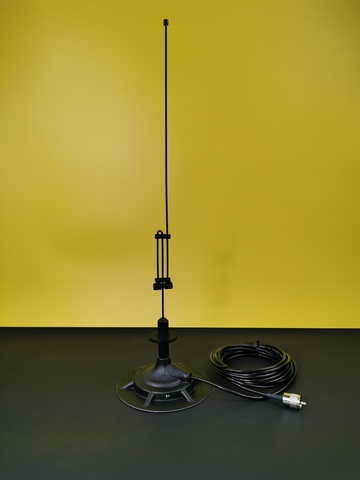

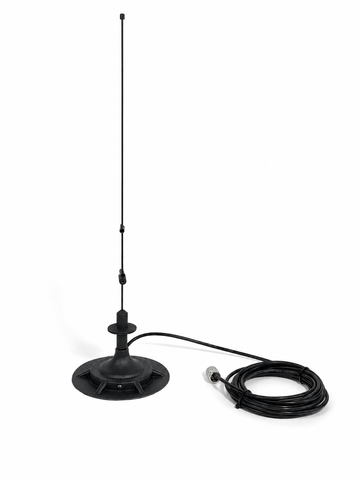

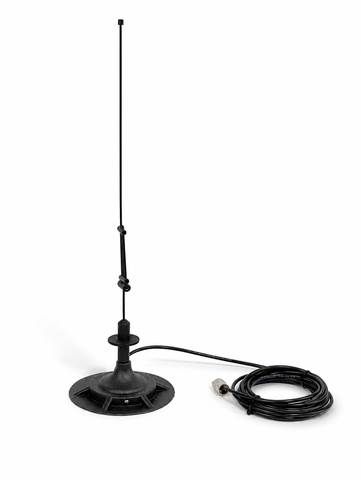

АНТЕННА ДЛЯ РАДИОСТАНЦИЙ ДЛЯ ДИАПАЗОНОВ VHF-144, UHF-440 ТРИАДА-4340

Предназначена для работы в комплекте с радиостанциями в диапазонах VHF 144 МГц и UHF 440 МГц.

Особенности:

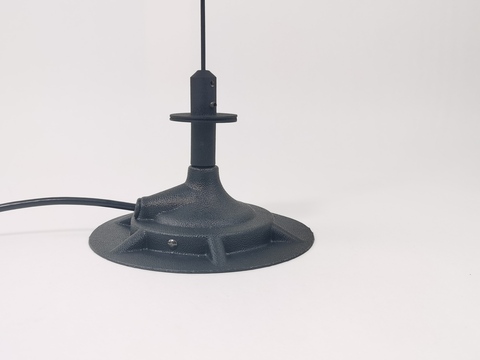

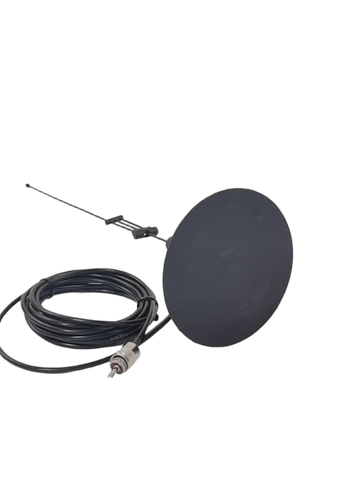

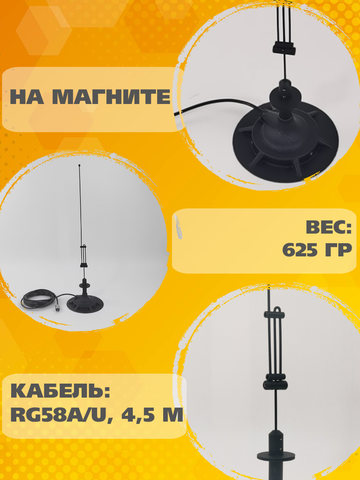

• На магнитном основании

• Перестраиваемая в диапазоне VHF

Антенна представляет собой вертикальный четвертьволновый вибратор в диапазоне VHF и 2-элентную коллинеарную решётку в диапазоне UHF.

Технические характеристики антенны:
- Диапазон VHF + UHF
- Диапазон частот, МГц 136…174 - 420…470
- Средний коэффициент усиления, дБи 5.3 - 7.7

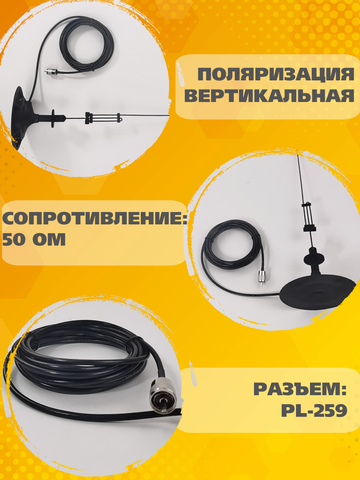

- Входное сопротивление, Ом 50
- Поляризация вертикальная
- Ширина диаграммы направленности по уровню 50% мощности, градусов
в горизонтальной плоскости 360 (круговая)
- Неравномерность диаграммы направленности в горизонтальной плоскости, не более, дБ ±0,02 ±0.5
- Диапазон рабочих температур, °C –40…+80
- Грозозащита отсутствует
- Габаритные размеры, мм 515х145 мм

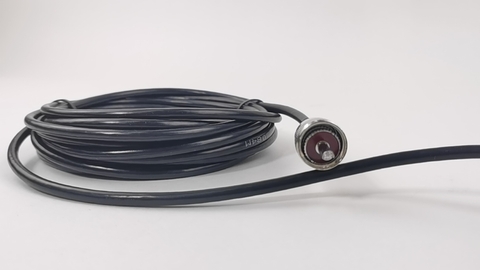

- Тип кабеля RG58A/U
- Длина кабеля, стандарт 4,5 м
- Вес 625 гр

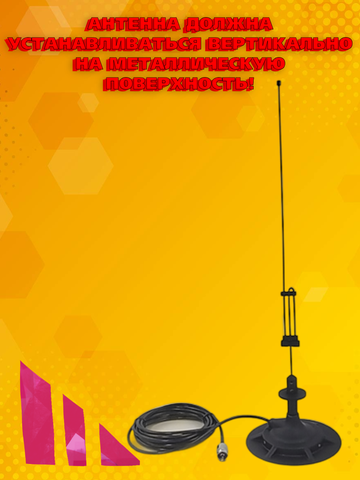

Антенна должна устанавливаться вертикально на металлическую поверхность размером не менее ¼ длины волны в диапазоне VHF – 0.5 х 0.5м (например, крышу автомобиля), по возможности в её центре, чтобы не искажалась диаграмма направленности. Наличие посторонних предметов допустимо не ближе 20 см от антенны.

Купить антенну Триада-4340 на Авито

Настройка осуществляется следующим образом:

1. Установить антенну в то место, где она будет в дальнейшем работать.

2. Подключить кабель от антенны к КСВ-метру.

3. Ослабить стопорный винт.

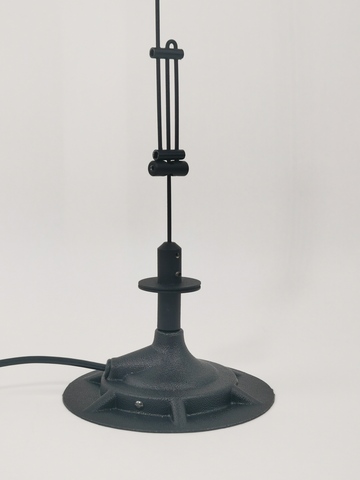

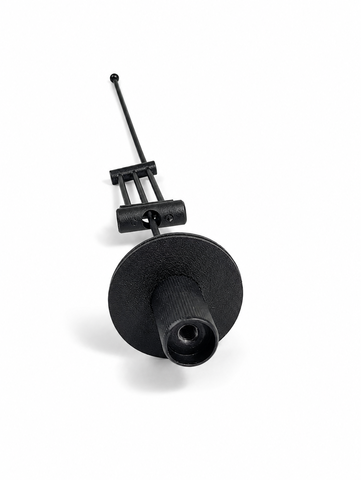

4. Вращением верней части антенны относительно нижней настроить антенну на нужную частоту. Вращение по часовой стрелке (сближение настроечных дисков) уменьшает частоту настройки.

5. При проверке частоты настройки отойти от антенны минимум на 1м.

6. По окончании настройки завинтить стопорный винт. Большого усилия не прилагать – винт врезается в пластик.

Заводская настройка антенны на частоту 144МГц.
